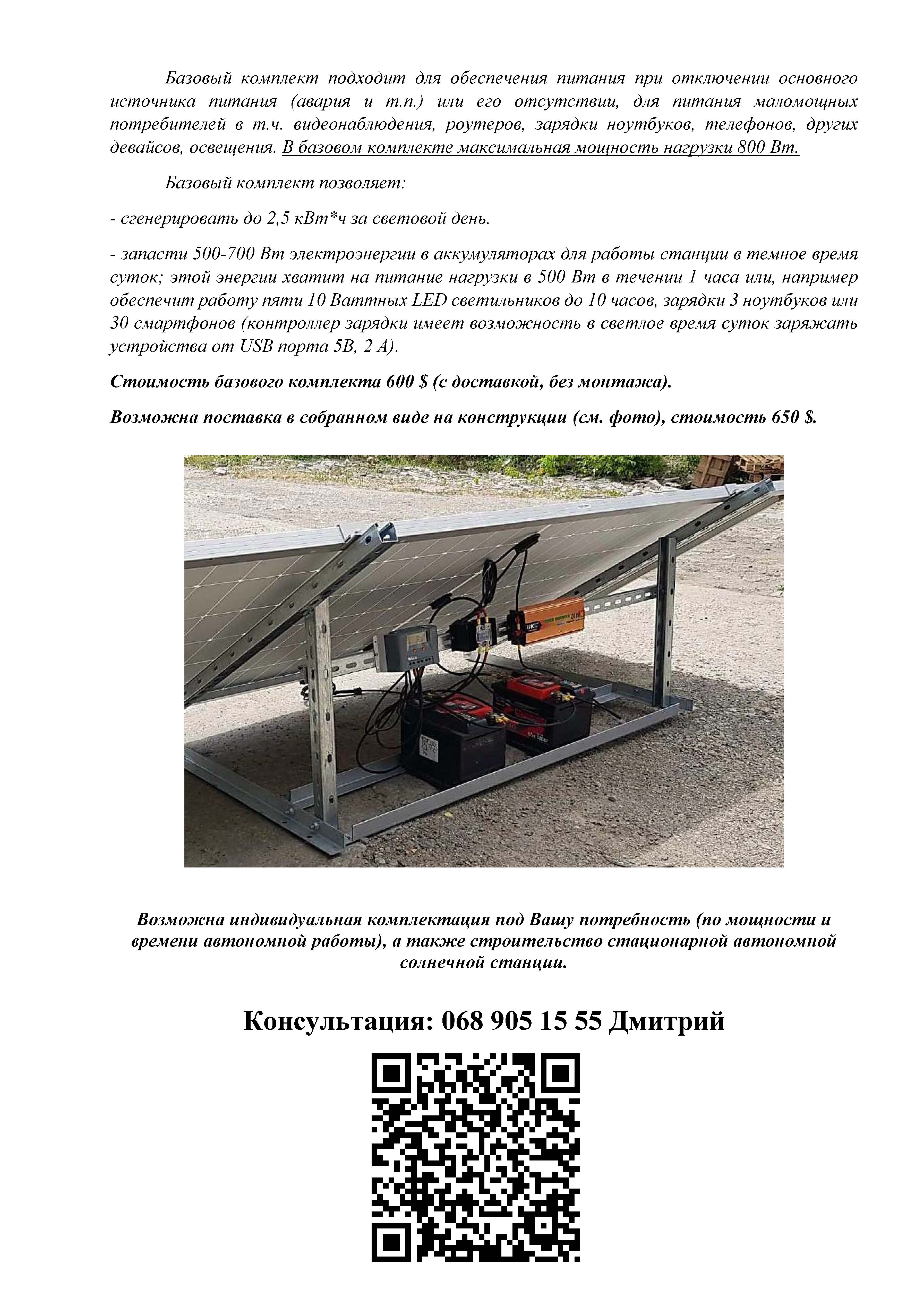

Солнечные электростанции "под ключ". "Зеленый тариф"




Клеммы Wago применяются для легкого и быстрого соединения проводов во время электромонтажных и ремонтных работ электропроводки. Для работы с соединительными клеммами Wago вам не потребуется инструмент, так как в них используется пружинная технология соединения, простыми словами они самозажимные.

Для соединения проводов с помощью клемм Wago вам потребуется всего то зачистить провод. Не надо скручивать провода в ненадежные скрутки и, большие не красивые пучки, что между прочем опасно и более того запрещено ПУЭ.

С помощь соединительных клемм Wago можно соединить или нарастить провода разного сечения и из разного материала, что является большим преимуществом клемм. Соединение будет надежным и безопасным, а распределительная коробка будет аккуратной.

Одним из главных преимуществ клемм Wago является использование в них пружинной технологии соединения, что дает им преимущество перед винтовыми клеммами – клеммы Wago не требуют обслуживания в отличии винтовых которые надо периодически поджимать.

И так выделим основные преимущества самозажимных клемм Wago:

+ Легкость монтажа (монтаж производиться без инструмента)
+ Надежность соединения (клеммы Wago выдерживают токи до 32 Ампер)
+ Возможность соединения проводов с разным диаметром сечения
+ Возможность соединения провод из разных материалов (медь с алюминием)
+ Возможность одновременного соединения моножильных и многопроволочных проводов

Строительные клеммы WAGO


Изображение Код Наименование
222-412 Соединительная клемма, 2-проводные, клеммы с нажимным рычагом, максимальная эксплуатационная температура 85 град С
222-413 Соединительная клемма, 3-проводные, клеммы с нажимным рычагом, максимальная эксплуатационная температура 85 град С
222-415 Соединительная клемма, 5-проводная, клемма с нажимным рычагом, максимальная эксплуатационная температура 85 град С
773-302 Клеммы для распределительных коробок, серии 773 на 2 проводника, сечением 0,75-2,5 мм2 с пастой
773-304 Клеммы для распределительных коробок, серии 773 на 4 проводника, сечением 0,75 -2,5 мм2 с пастой
773-306 Клеммы для распределительных коробок, серии 773 на 6 проводников, сечением 0,75 -2,5 мм2 с пастой
773-308 Клеммы для распределительных коробок, серии 773 на 8 проводников, сечением 0,75 -2,5 мм2 с пастой
773-322 Клеммы для распределительных коробок, серии 773 на 2 проводника, сечением 0,75-2,5 мм2 прозрачные без пасты
773-324 Клеммы для распределительных коробок, серии 773 на 4 проводника, сечением 0,75-2,5 мм2 прозрачные без пасты
773-326 Клеммы для распределительных коробок, серии 773 на 6 проводников, сечением 0,75-2,5 мм2 прозрачные без пасты
773-328 Клеммы для распределительных коробок, серии 773 на 8 проводников, сечением 0,75-2,5 мм2 прозрачные без пасты
773-173 Клеммы для распределительных коробок, серии 773 на 3 проводника, сечением 2,5 -6 мм2 прозрачные без пасты
273-202 Клеммы для распределительных коробок, серии 273 на 4 проводника, сечением 1,0-2,5 мм2 с пастой
273-203 Клеммы для распределительных коробок, серии 273 на 8 провод, сечением 1,0-2,5 мм2 с пастой
273-204 Клеммы для распределительных коробок, серии 273 на 3 проводника, сечением 1,5-2,5 мм2; с пастой
273-205 Клеммы для распределительных коробок, серии 273 на 5 проводников, сечением 1,0-2,5 мм2 с пастой
273-212 Клеммы для распределительных коробок, серии 273 на 2 проводника, сечением 1,0-2,5 мм2 с пастой
273-503 Клеммы для распределительных коробок, серии 273 на 3 проводника, сечением 1,5-4,0 мм2 с пастой
224-101 Клеммы для подключения осветительных приборов, на 1 входной проводник, сечением 1,0-2.5 мм2 без пасты
224-104 Клеммы для подключения осветительных приборов, на 1 входной проводник, сечением 1,0-2.5 мм2 без пасты, +120С
224-111 Клеммы для подключения осветительных приборов, на 1 входной проводник, сечением 1,0-2.5 мм2 с пастой
224-112 Клеммы для подключения осветительных приборов, на 2 входных проводника, сечением 1,0-2.5 мм2 без пасты
224-114 Клеммы для подключения осветительных приборов, на 2 входных проводника, сечением 1,0-2.5 мм2 без пасты, +120С
224-122 Клеммы для подключения осветительных приборов, на 2 входных проводника, сечением 1,0-2.5 мм2 с пастой



Серия 222


Характеристики
Поперечное сечение:

    0.08 - 2.5 мм2 одножильный и многожильный
    0,08 - 4 мм2 тонкопроволочные

    Номинальное напряжение: 400 В / 4 кВ
    Способ соединения: Соединение CAGE CLAMP®
    Номинальный ток: 32 А для 4 мм2; 24 А для 2,5 мм2

    Способ подключения: без инструмента


Описание

WAGO-cоединительные клеммы с CAGE CLAMP® COMPACT-зажимом соединяет
2, 3 и 5 зачищенных тонкопроволочных проводников от 0,08 мм2 до 4 мм2,
одно и многожильные до 2,5 мм2.
Удобство монтажа без инструментов.
Годится для использования и подсоединения всех типов проводников:
- подключение индуктивных датчиков движения
- обогрев полов
- переговорные устройства
- временные подключения
- подключение электромоторов
- подключение светильников
- подключение специальных ламп
- счетчики электроэнергии
- устройства отопления
- тепловые нагнетатели
- управление дверями
- световые гирлянды
- подключение эл.машин
- подключение потенциалов
- подключение люстр
- подключение водяных насосов
- комбинации светильников
- жалюзи
- громкоговорители
- телефонные кабели
- подлючения устройств оповещения и сигналиции
- системы пожарной безопасности
- системы видеонаблюдения.

Имеется Украинский сертификат.


Серия 773


Характристики

Поперечное сечение:
        0,75 - 2,5 мм2 одножильный
        1,5 - 2,5 мм2 маложильный
        2,5 - 6 мм2 - одножильные
    Номинальное напряжение: 400 В / 4 кВ
    Способ соединения: Соединение плоско-пружинный зажим
    Номинальный ток:
        41А для 6 мм2 медные проводники
        24А для 2,5 мм2 медные проводники
        16А для 2,5 мм2 алюминиевые проводники

    Способ подключения: без инструмента



Описание

WAGO-cоединительные клеммы с плоско-пружинным зажимом соединяет 2, 4, 6 и 8 зачищенных медных и алюминиевых проводников от 0,75 мм2 до 2,5 мм2, одножильных и маложильные.
Клеммы на 3 провода сечением до 6мм2.
Удобство монтажа без инструментов.
Провод фиксируется в зажиме автоматически.
Клемма 773 серии соединяет проводники в распределительных коробках.
При помощи специальных адаптеров может устанавливаться на DIN-рейку.
Клеммы 773 серии черные наполнены специальной контактной пастой, снимающей окисную пленку с алюминиевого проводника и предохраняющей его от повторного окисления. Прозрачные (транспарентные) клеммы предназначены для подключения только медных проводников и поставляются без пасты.




Области применения

· минимизация падения напряжения на проводниках большой длины;
· силовой электромонтаж, размножение потенциала проводника сечением 6 кв.мм в распредкоробке;
· электропитание параллельно подключенной розетки
· подключение многожильных проводников с количеством жил равным или менее 19.


Серия 273


Характеристики

 Поперечное сечение:
        0,75- 4 мм2 одножильный
        1,5 - 2,5 мм2 маложильный
    Номинальное напряжение: 400 В / 4 кВ
    Способ соединения: Соединение плоско-пружинный зажим
    Номинальный ток:
        32А для 4 мм2 медные проводники
        24А для 4 мм2 алюминиевые проводники
        24А для 2,5 мм2 медные проводники
        16А для 2,5 мм2 алюминиевые проводники

    Способ подключения: без инструмента



Описание

WAGO-cоединительные клеммы с плоско-пружинным зажимом соединяет 2, 3, 4, 5, 6 и 8 зачищенных медных и алюминиевых проводников от 0,75 мм2 до 4 мм2, одножильных и маложильные до 2,5 мм2.
Удобство монтажа без инструментов.
Провод фиксируется в зажиме автоматически.
Клемма 273 серии соединяет проводники в распределительных коробках.
При помощи специальных адаптеров может устанавливаться на DIN-рейку.
Клеммы 273 серии наполнены специальной контактной пастой, снимающей окисную пленку с проводника и предохраняющей его от повторного окисления.

 Серия 224




Характеристики

 Поперечное сечение проводников с монтажной стороны :
        1 - 2,5 мм2 одножильный медный
        2,5 мм2 одножильные алюминиевый
    Поперечное сечение проводников со стороны люстры, бра:
        0,5 - 2,5 мм2 одножильный, многожильный, луженый, опрессованный медный
    Номинальное напряжение: 400 В / 4 кВ
    Способ соединения: Соединение плоско-пружинный зажим
    Номинальный ток:
        24 А для 2,5 мм2 медные проводники
        16 А для 2,5 мм2 алюминиевые проводники

    Способ подключения: без инструмента



Описание

WAGO-cоединительные клеммы для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, одножильных и многожильных.
Удобство монтажа без инструментов.
Провод фиксируется в зажиме автоматически.

Клемма 224 серии соединяет медные и алюминиевые проводники.
Клеммы 224 серии со стороны потолочного провода наполнены специальной контактной пастой, снимающей окисную пленку с одножильного алюминиевого проводника и предохраняющей его от повторного окисления.
Со стороны люстры CAGE CLAMP® -зажим позволяет подлючать многожильный, одножильный, луженый, опрессованный медный провод.

Categories: ,

Данный вопрос  возникает у всех кто делает капитальный ремонт в квартире (доме) или просто полную замену электропроводки.

По данному вопросу все четко прописано в ПУЭ (ссылки в тексте будут приведены на ПУЭ 2009 Украина).

Для начала усвоим – провод должен быть медным. Использовать алюминиевый провод конечно запретить вам ни кто не может (если вы делает ремонт в собственной квартире или доме),    но экономия того не стоит и лучше придерживаться правил. Алюминиевый провод допускается использовать при частичной замене (ремонте) алюминиевой электропроводки. В подтверждение этому можете ознакомиться с ПУЭ Электрооборудование специальных установок (ДНАОП 40.1-1.32-01) Раздел 2, пункты 2.5.3., 2.5.5., таблица 2.1. В таблице 2.1. приведены наименьшие допустимые сечения кабелей и проводов электрический сетей в жилых домах.

Так же в ПУЭ вы сможете найти таблицы с данными на допустимые длительные токи для проводов, шнуров и кабелей – Раздел 1. Глава 1.3.  таблицы 1.3.4.-1.3.8. Помимо этих таблиц в интернет можно найти множество таблиц с таким же содержанием.

Подсчитав будущую потребляемую мощность, пользуясь этими таблицами можно подобрать сечение провода.  На мое мнение оптимальное сечения провода: для групп освещения 1,5 мм2, для розеточных групп 2,5 мм2, для ввода 4 мм2. Можно перестраховаться и выбрать провода большего сечения, тем самым сделав запас по мощности, но в тоже время и понести больше затраты.

В заключение рекомендую не использовать провода, кабеля запрещенные и  не предназначенные для скрытой, отрытой стационарной проводки и ответственно подойти к выбору продавца и производителя кабельно-проводниковой  продукции.
Categories:

Сравнительно не так давно бытовые потребители электроэнергии начали сталкиваться с новой проблемой, можно так же сказать раздражителем  - миганием «экономок» (люминесцентных, энергосберегающающих ламп под стандартный бытовой цоколь E27) и аналогичных светодиодных ламп (LED).

Первой лапочкой получившей широкую известность и востребованность получила лампа накаливания, в народе «лампа Ильича», которые были чувствительными к перепадам напряжения, к слову в 2009 в Европе вступил поэтапный запрет на производство и продажу этих ламп, что приводит к заметному нашим галлом мерцанию. Современные энергосберегающие лампы лишены этого недостатка, потому-то имеют другой принцип работы. В них установлен ЭПРА  (газоразрядные) и драйвера (в светодиодных). Эти устройства, вмонтированные в корпус ламп, полностью управляют, работай последней, а также  имеют функцию защиты от мерцания (мигания).

Но все равно потребитель сталкивается с этим неприятным, а порой раздражающим явлением – мерцанием света. Почему же это происходит?

Ответ на этот вопрос прост – лампочки подогнали под стандартный цоколь (E27), что упрощает их замену – выкрутил «лампу Ильича», вкрутил новую, современную энергосберегайку. А о том, что заменить реостатный выключатель (диммер, светорегулятор)  на обычный нужно никто не проинформировал. А проблема оказываться в нем. Его используют с лампами накаливания для регулировки их накала, соответственно и количества света  для более комфортного пребывания в помещение или создания соответствующей атмосферы (приглушенный свет). Можно сказать, что для ламп накаливания это своеобразный пускорегулирующий аппарат (конечно не совсем верно, потому, что вольфрамовые лампы накаливания пускать не нужно, они разгораются сами при подаче напряжения).

У кого до замены ламп накаливания был установлен обычный выключатель с этой проблемой не столкнулись, а при обычном выключателе ваши новые лампы страдают мерцанием, возможно, они бракованные, рекомендую их заменить.

А если у вас стоит диммер, требуется просто заменить его на простой выключатель (без подсветки) и проблема мерцания будет решена.

Резюмируя, хочу сказать о том, что диммер можно и сохранить – промышленность выпускает люминесцентные лампы, регулируемые обычным диммером, но их цена в 4-5 раз выше обычных и они достаточно редки.
